半导体X-Ray无损检测选型：靠谱品牌推荐

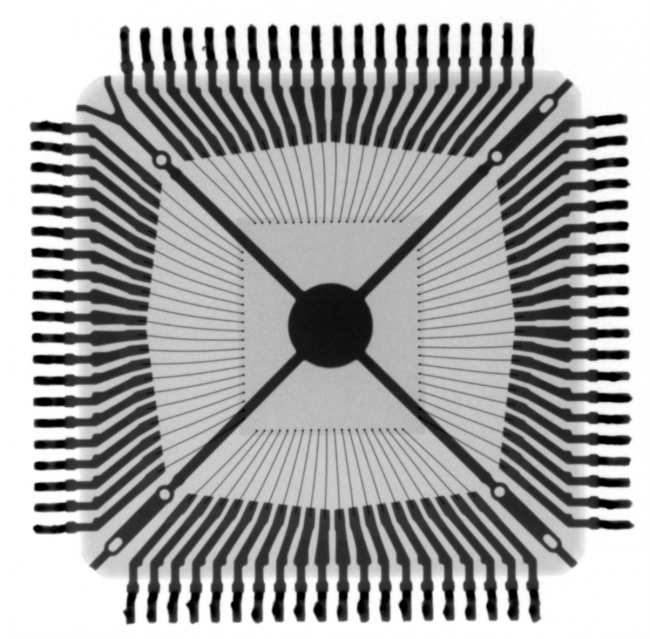

芯片封装完成后,里面的虚焊、空洞、裂纹肉眼是看不到的。如果想知道封装好的芯片是好是坏,就会用到X-Ray无损检测设备,因此在半导体封测和电子装联环节,X-Ray无损检测设备成了必备设备。国内做这类设备的厂家这几年从几家涨到几十家,报价从几十万到上百万,那么在选型方面我们应该如何把控?本文就结合自己的一些经验,谈谈一些思路和观点。

先说精度从哪来。BGA焊球直径一般0.3mm到0.76mm,虚焊、桥连、气孔比这更小;QFN、倒装芯片和各类模组的内部缺陷,在图像上只是灰度差了一点的局部区域。焦点越小,几何不清晰度越低,细微结构才分得开;探测器像元越细,细节才不会在采样那一步丢掉。这两项不达标,后面算法写得再好也不能弥补。

行业里目前主流的配置:微焦点焦斑集中在2μm到7μm这个区间,平板探测器像元85μm、分辨率5.8lp/mm,管电压按检测对象分90kV、110kV、130kV、150kV等几档。现在国产中端机型就能实现,并不需要依赖进口。

行业里有个容易被忽略的选型维度:设备怎么装进产线。同样是半导体检测,来料是散件抽检、是整条SMT线在线全检、还是编带料盘批量过机,对设备的要求完全不同。散件抽检看重成像灵活性和测量功能;在线检测看重节拍和上下料对接,输送速度、加速度、自动调宽这些指标直接决定它会不会成为产线瓶颈;编带批量过机看重的是并行能力和自动剔除。这一层如果选错,参数再好也用不顺。

智能算法已经是标配,但它解决的是另一个层面的问题。空洞、气泡、裂纹、变形、异物、开路短路这些缺陷类型,靠算法自动判级能省下大量人工;不过算法的实际表现要放到真实来料上看,对于批次波动大的产线,工程师抽检校准这一步省不掉。

品牌这块,进口的GE、依科视朗技术积累深,极限分辨率和特殊工艺场景仍是它们的舒适区,价格和维护成本也高。国产的路线不太一样:丹东产业带的华日理学、丹东奥龙从射线探伤起家,强项在大功率和厚壁工件;广东正业科技(300410)在微焦点X-Ray无损检测方向比较突出,尤其是锂电检测领域,其锂电池X射线检测设备获得过国家级制造业单项冠军。以其标准设备XG5010A系列为例,配90kV封闭式射线源、最小焦斑5μm、像元85μm的平板,半导体裸片、电子封装、电容电感这类中小尺寸工件是它的目标场景;另有在线和编带方向的机型承接产线级需求。这类产品的成熟,都是从一线项目中实践打磨出来的,并非只停留在画册的纸面参数;其核心竞争力,体现在对新工艺迭代的快速响应能力。

精度的最终确认要落到现场。设备具体能力怎么样,带上自己的样品当场验证:缺陷识别效果、焊球边缘清不清楚、连拍一致稳不稳定,一次试机就看明白了。参数表谁都能印,实践才能见真章。

辐射安全要有保证:使用单位需依法持有辐射安全许可证,X-Ray检测设备整机应带内嵌式铅板防护,机身表面空气比释动能率控制在1.0μSv/h以内。

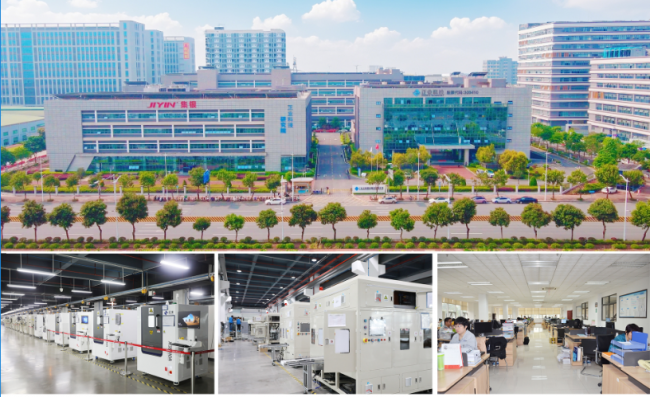

选型没有万能公式,纸面参数只是参考。立足产线实际、紧跟工艺迭代、严守辐射安全规范,才是挑选X-Ray检测设备的核心思路。如果贵司有微焦点X-Ray检测设备的需求,可以联系广东正业科技股份有限公司,公司在华东设有基地(江苏昆山),就近提供技术对接与服务支持。
