扬杰科技中低压SGT MOSFET与SiC器件共筑数据中心绿色算力

当算力的边界被一次次改写，电力正取代芯片成为悬在数据中心头顶的新命题。业界普遍预测，AI算力每十年将增长约100倍，与之同步的能量需求正在逼近基础设施的承载极限——到2030年，全球数据中心的电力消耗占比预计将从当前的约2%激增至7%。以新一代AI加速芯片为代表的高功耗负载，单芯片已需要高达数千安培的瞬时电流，单机柜功率也正从传统的约20kW向100kW乃至兆瓦级跃升。在机柜物理空间被计算密度不断挤压的现实下，每一个百分点的转换损耗，都会在成千上万台机柜的累积效应下被放大为可观的电力开销与碳排放。供电系统由此从数据中心的“配套配角”走上前台，成为决定算力能否稳定、高效、规模化落地的关键基础设施——无论哪家芯片厂商胜出，电源都是绕不开的刚需。

需求的跃升正倒逼供电架构发生一场代际级演进。从传统的交流多级配电，到OCP提出的48V集中供电，再到±400V、800V高压直流（HVDC），供电电压的提升已达数十倍量级，线路损耗与线缆重量随之大幅下降；更激进的固态变压器（SST）方案则尝试将13.8—34.5kV中压直接转换为800—1500V直流，把端到端效率推向99%以上。

作为连续十年蝉联中国半导体行业协会评选的“中国半导体功率器件十强企业”前三强（2025年位列第二）、跻身全球功率分立器件前十的IDM企业，扬杰科技凭借其中低压屏蔽栅沟槽型（SGT）MOSFET与碳化硅（SiC）器件“双轮驱动”策略，恰好卡位在这条演进链上。依托IDM的产业链模式，公司构建起覆盖不同功率等级与成本需求的宽广产品矩阵：一方面，中低压SGT MOSFET凭借屏蔽栅沟槽结构带来的超低导通电阻、更低栅极电荷与优异的开关及雪崩能力，成为大电流、低电压场景的效率主力——从服务器电源的LLC/同步整流次级、48V中间母线变换（IBC）到GPU核心负载点供电（PoL）、BBU备电与PDU配电，这类环节普遍需要在几十伏乃至几伏的电压下输出数百至上千安培电流，器件的导通与开关损耗直接决定了末端转换效率与热设计余量，扬杰科技以多档位、多封装的SGT产品精准覆盖这一“低压大电流”主战场；另一方面，工控级SiC MOSFET、SiC肖特基二极管及SiC MOSFET模块覆盖650V750V至1700V耐压区间并迭代至第三代平台，主攻高压AC-DC前端，正精准切入对效率与功率密度要求严苛的高端电源设计——当前服务器电源正从百千W向万瓦级演进，普遍追求80 PLUS钛金（50%负载效率≥96%）乃至更严苛的认证，功率密度向近100W/in³逼近。目前扬杰SGT MOSFET与SiC器件已通过国内头部服务器电源厂商认证并批量出货，覆盖多家主流电源品牌的万瓦级电源平台。

SiC器件的价值，在宽禁带材料的物理优势上得到了直接兑现。相较硅基器件，碳化硅在耐压、开关频率、导通损耗与工作温度上全面占优：其耐压可延伸至千伏级，开关频率迈向百千赫兹乃至兆赫兹区间，导通损耗显著下降，并能在更高结温下稳定运行，从而把系统功率密度成倍提升、把磁性器件体积大幅压缩。落到整机层面，在采用全SiC方案的电源拓扑中，系统峰值与平均效率可提升0.5%至1.5%以上，开关频率可由传统的16kHz提升至50kHz乃至更高。在SiC MOSFET已成为服务器电源前端AC-DC变换首选、SiC逐步从“电车故事”跨入“AI引擎”的行业拐点，市场空间正被快速打开——业内测算，仅全球存量AI服务器对应的电源MOSFET用量便以数亿颗计，AI服务器电源模组与芯片市场在未来两三年内有望保持高速复合增长。扬杰科技“硅基打底、碳化硅进阶”的组合，正好承接了这波从硅向宽禁带迁移的确定性红利。

值得一提的是，扬杰SiC产线（6英寸SiC FAB）已于2024年实现量产，芯片自主可控，不受晶圆产能制约，可为数据中心客户提供稳定的供应链保障。公司1200V SiC MOSFET荣获CSPSD 2026优秀技术创新产品奖，并入选“中国SiC器件IDM十强企业”。车规级AEC-Q101验证体系下的SiC产品，在工业与数据中心场景中具备更高的可靠性裕量。

值得强调的是，“双轮驱动”并非简单地用碳化硅一刀切地替代硅基，而是一种契合产业现实的分级取舍智慧。当下数据中心正处于48V与800V高压直流长期并存、多拓扑共生的架构过渡期，供电链路的不同环节对器件提出了方向迥异的要求：高压AC-DC前端追求高耐压、高频与低开关损耗，是SiC的用武之地；而母线转换、负载点供电等中低压环节则追求超低导通电阻、大电流吞吐与极致的性价比，恰是SGT MOSFET的主场。扬杰科技以中低压SGT MOSFET守住“低压大电流”基本盘、以先进SiC抢占高压高频制高点，二者在供电链路上分工互补而非彼此替代，帮助电源厂商在不同功率等级与电压等级之间灵活取舍效率与成本，这种贴合分级供电现实的产品布局，恰是其在同质化竞争中构建差异化壁垒的关键。

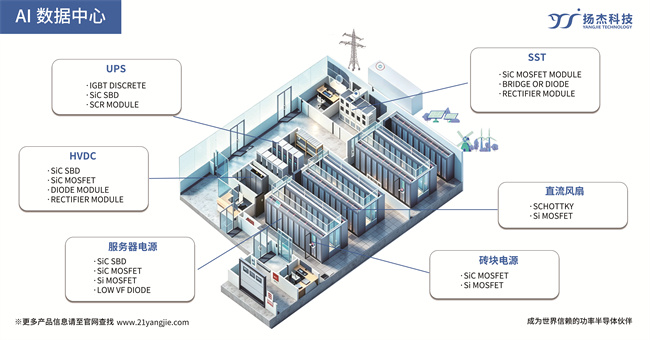

从高压AC-DC前端的SiC器件，到中间母线变换的SGT MOSFET，再到GPU负载点的小信号与保护器件，扬杰科技可提供覆盖完整供电链路的系统级器件组合方案，并配套参考设计与FAE技术支持，帮助电源厂商减少多供应商管理成本，实现器件间的最优匹配。

支撑这套产品体系的，是扬杰科技深厚的研发与供应根基。公司研发投入占营收比重常年保持在6%—7%，近三年半（2023—2026H1）累计研发投入超15亿元，并越南生产基地（封装厂已量产、6英寸车规晶圆厂在建）构建稳健的供应保障。面向AI算力时代绿色供电的确定性趋势，业内普遍看好扬杰科技以中低压SGT MOSFET与SiC器件协同发力，持续为数据中心电源模块注入更高效、更经济的“中国芯”，助力产业在算力跃升与“双碳”目标之间，走出一条属于绿色算力的平衡之路。
