​UPVINE静藤发布：VectorFit™ Spoke Interface 向量匹配辐条接口技术分析

让每一根辐条都沿着正确的受力方向工作

在自行车轮组的设计领域,一个看似微小却至关重要的细节却常常被忽视——辐条与车圈之间的连接界面。辐条与车圈的连接方式长期以来是影响轮组性能与寿命的关键瓶颈。传统工艺中,车圈辐条孔通常以统一的垂直或固定角度开设,而实际编织成轮组后,每根辐条因张力方向、交叉角度及辐条拉力分布的不同,往往无法与辐条孔实现完美对齐。而轮组承受的所有载荷,无论是踩踏驱动力、弯道侧向力,还是路面冲击力,最终都需要通过辐条传递至车圈。如果辐条在进入车圈时存在角度偏差,便会产生额外的横向应力和弯曲应力,导致应力集中、疲劳累积以及结构损耗。这种几何上的偏差,使辐条根部承受不必要的横向弯曲应力,成为疲劳断裂与轮组失效的主要诱因。

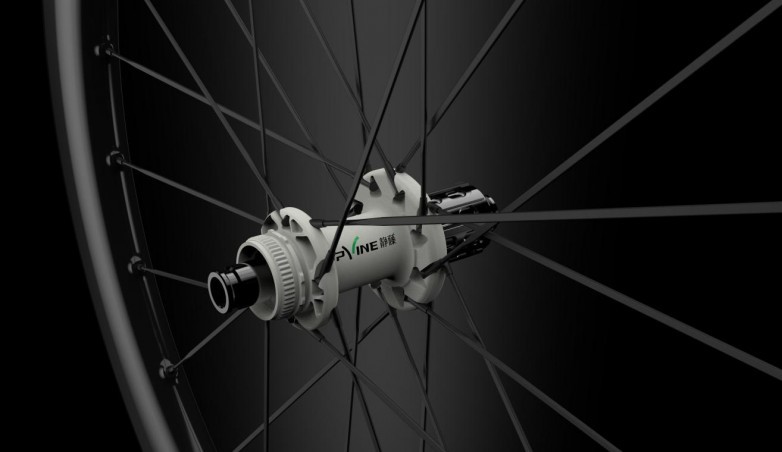

UPVINE静藤研发的VectorFit™ Spoke Interface向量匹配辐条接口技术则完全不同:

在车圈制造过程中,采用专用的辐条孔模具进行精准成型;

双向角度定制:车圈内壁连接辐条帽的支撑面,并非一成不变的几何体,而是根据轮组编织时辐条帽的实际空间走向和倾斜角度,进行一对一的精确成型。

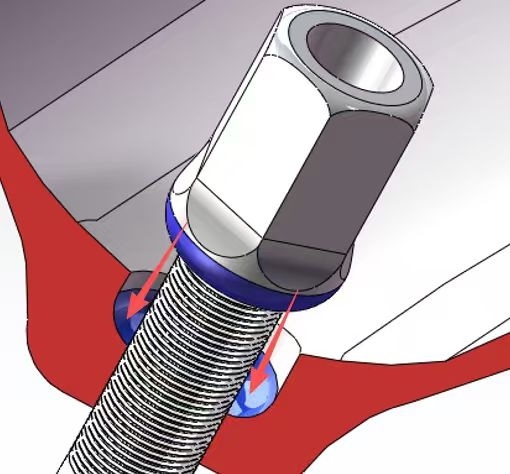

角度匹配座面:车圈内壁的成型曲面与辐条帽的球面形态精确吻合,无论辐条以何种编法(切线编、直拉编)汇聚至该孔位,其受力轴线均与座面法线方向高度一致。辐条螺纹在此状态下受到纯拉伸载荷,而非弯曲与拉伸的复合应力

传统辐条孔设计的局限

绝大多数碳纤维车圈采用标准圆孔钻孔工艺。

由于车圈是固定结构,而轮组编制完成后,每根辐条实际形成的空间角度却各不相同,因此辐条帽与车圈接触时往往无法完全贴合。

其结果是:

• 辐条帽底部局部受力

• 辐条产生额外弯曲

• 张力分布不均

• 车圈孔位出现应力集中

• 长期疲劳后可能导致孔位损伤

尤其是在高张力轮组和碳纤维辐条轮组中,这种问题会被进一步放大。

从力学角度看,辐条理想状态应当仅承受轴向拉力。

但现实中,由于接口角度不匹配,部分拉力被转化为横向分力和弯矩,从而降低了系统效率。

VectorFit™ Spoke Interface 的核心理念

让车圈适应辐条,而不是让辐条适应车圈

VectorFit™技术突破了传统钻孔思路。

在车圈制造阶段,UPVINE通过专用模具直接在碳纤维成型过程中构建辐条接口结构,使每一个辐条孔位都能够依据:

• 辐条实际入射角

• 辐条帽外形

• 编织几何结构

进行精确匹配。

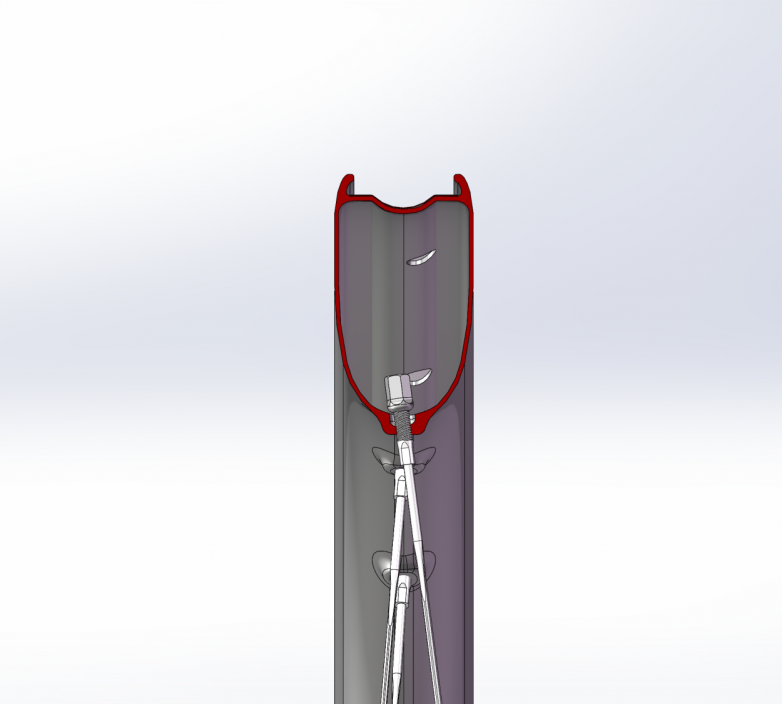

换句话说,车圈内部的辐条帽承载面不再是简单平面,而是根据力的传递方向进行定向成型。

这种设计使辐条帽能够自然贴合车圈结构。

如同球窝关节与球头的关系一样,实现真正意义上的角度匹配。

向量匹配受力原理

从工程力学角度分析:

传统结构中,辐条张力 F 会被分解为:

• 有效轴向力 Fa

• 横向分力 Ft

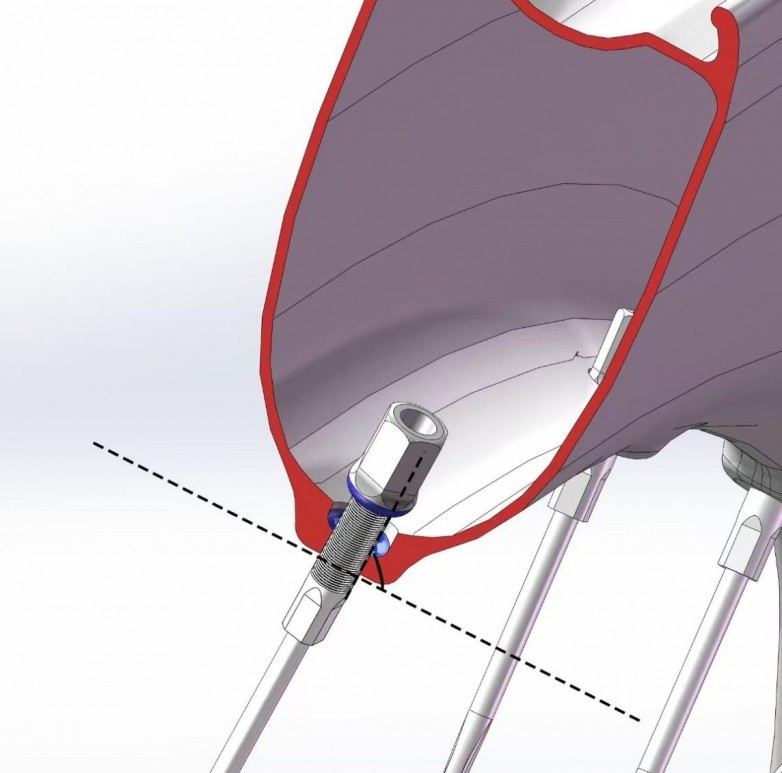

其中 Ft 会持续作用于孔位边缘。不仅增加局部应力,还会引起辐条弯折。而在VectorFit™结构中:辐条帽承载面与辐条受力方向完全一致。此时载荷能够沿着辐条中心线直接传递至车圈。

理论上:Fa ≈ F,Ft → 0

即绝大部分张力都转化为有效结构载荷,而非无效横向应力。这就是“向量匹配(Vector Fit)”名称的由来。它让力的方向与结构的方向保持一致。

对轮组性能带来的提升

1. 更均匀的辐条张力

当所有辐条都按照设计角度受力时:

• 张力分布更加均匀

• 编轮精度更高

• 长期使用后张力衰减更小

轮组能够长期保持稳定状态。

2. 更强的抗冲击能力

冲击载荷进入轮组后:传统结构容易在孔位形成应力峰值。VectorFit™通过扩大接触面积并优化载荷路径,使冲击力能够更均匀地扩散至车圈结构。

结果是:

• 孔位应力降低

• 局部压溃风险降低

• 整体抗冲击能力提升

对于高速下坡、石板路面以及复杂路况骑行尤为重要。

3. 更优秀的疲劳寿命

轮组一生中会经历数百万次载荷循环。疲劳损伤往往不是来自一次巨大冲击,而是来自长期微小应力的不断累积。VectorFit™减少了:

• 辐条弯曲疲劳

• 辐条帽磨损

• 孔位应力集中

从根源上降低疲劳损伤产生的概率。

因此轮组能够拥有更长的使用寿命。

4. 更适合高刚性碳辐条系统

随着碳纤维辐条的普及,传统接口设计的问题变得更加明显。钢辐条具备一定弹性,可以吸收部分角度误差。而碳纤维辐条刚性更高,对受力路径要求更严格。

VectorFit™ Spoke Interface能够确保碳辐条始终沿设计方向工作,使其性能得到充分释放。对于UPVINE的PRO PLUS系列产品而言,这一点尤为重要。

从结构优化到系统优化

很多轮组技术是在增强某一个部件。

例如:

• 更轻的车圈

• 更硬的花鼓

• 更强的辐条

而VectorFit™关注的是整个轮组系统中的力传递效率。它并非简单增加材料强度,而是通过优化载荷路径,让每一个零件都在最合理的状态下工作。这是一种更加先进的工程设计思路:不是让结构承受更多应力,而是避免无意义应力的产生。

结语

轮组性能的提升,并不总来自肉眼可见的巨大改变。有时,一个隐藏在车圈内部、几乎无法被骑士察觉的细节,恰恰决定着轮组长期使用时的稳定性、可靠性与耐久性。UPVINE静藤 VectorFit™ Spoke Interface 向量匹配辐条接口技术,通过精确匹配每根辐条的受力方向,让载荷传递更加直接、高效且均匀。让每一根辐条都沿着正确的方向工作。这不仅是一次结构创新,更是UPVINE对于轮组工程学理解不断深入的体现。

VectorFit™ Spoke Interface——让力量沿着正确的方向传递。
